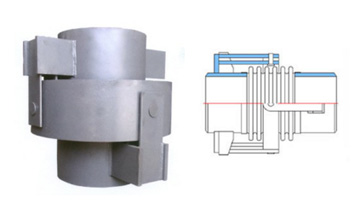

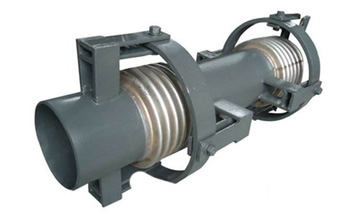

萬向鉸鏈型波紋補償器由波紋管、平衡環及兩對與平衡環和端管相連的鉸鏈板組成的撓性部件。一般為兩個萬向鉸鏈型或兩個萬向鉸鏈型與一個單式鉸鏈一起配套組使用，適用于"L"型和"Ｚ"型管系中，主要以角偏轉的方式補償多平面彎曲管段的合成位移。由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，補償器自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。為保證客戶未來產品使用無缺陷，我司出廠所有萬向鉸鏈型產品鉸鏈板及平衡環的厚度絕對達到安全要求，保證承受未來工作過程中造成的重大管道壓力推力。
       公稱通徑：DN50～DN3000（mm）
       設計壓力：0.1～2.5 （Mpa）
       設計溫度：-20～450 ℃
       連接方式：法蘭/ 焊接
       執行標準: GB/T12777-2008
       材    質：SUS304, SUS321, SUS316L, SUS309, SUS310s

萬向鉸鏈型波紋補償器性能特點：
       主要以角偏轉的方式補償多平面彎曲管段的合成位移。  由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，補償器自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈式波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈式不同處在于它有一個萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收位移時需二個或三個組合使用。

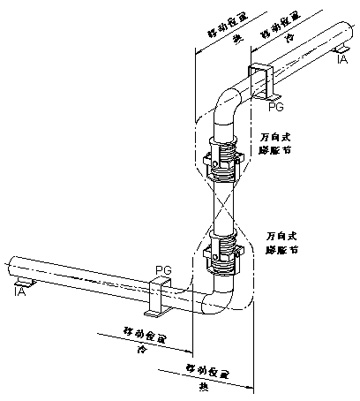

       在多平面的管(guan)(guan)道系統中，設計(ji)成應用(yong)兩個萬(wan)(wan)向(xiang)型補償(chang)(chang)器(qi)的“Z”型管(guan)(guan)道是很好的解決方法。如(ru)圖所示(shi)，萬(wan)(wan)向(xiang)式補償(chang)(chang)器(qi)可(ke)以吸(xi)收兩個不同平面的熱(re)膨脹(zhang)，同時吸(xi)收壓力推力。支管(guan)(guan)中的熱(re)膨脹(zhang)已經被水平方向(xiang)的管(guan)(guan)道自(zi)身(shen)的撓性所吸(xi)收。如(ru)圖所示(shi)的平面導管(guan)(guan)裝置控制著垂(chui)直(zhi)方向(xiang)的位移。中間支架則(ze)用(yong)于(yu)吸(xi)收系統中的低補償(chang)(chang)力。

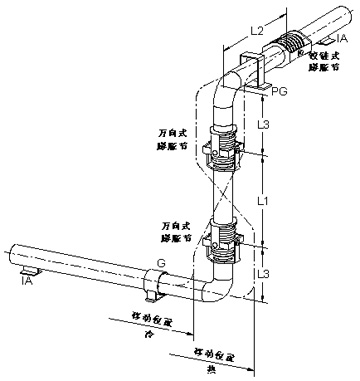

       當水平(ping)管道(dao)(dao)自身的(de)撓性(xing)無法滿(man)足支管中熱膨脹(zhang)(zhang)的(de)吸收時，這種多平(ping)面(mian)管道(dao)(dao)系統就經常被應(ying)用(yong)。如圖(tu)所示，為(wei)了適應(ying)這種熱膨脹(zhang)(zhang)位移，需將一個(ge)鉸(jiao)鏈式補(bu)(bu)償器(qi)與(yu)兩個(ge)萬向型(xing)補(bu)(bu)償器(qi)聯合(he)使用(yong)。這樣可以保證L1與(yu)L2有最大尺寸規格，L3則(ze)保持最小。低處(chu)(chu)的(de)管道(dao)(dao)必須用(yong)固(gu)定(ding)的(de)導管裝置(zhi)(zhi)，高處(chu)(chu)的(de)管道(dao)(dao)則(ze)需用(yong)平(ping)面(mian)導管裝置(zhi)(zhi)。
